GDZW直流电源柜
直流电源主要由电源进线系统(交流进线)、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器(系统监视控制系统,为直流屏的大脑)、闪光系统、通讯系统、蓄电池这几大部分组成。

概述

发电厂和变电站中的电力操作电源现今采用的都是直流电源,而直流屏就是用来供应这种直流电源的,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础,也因此应用了大量的**的科学技术。它主要由电源进线系统(交流进线)、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器(系统监视控制系统,为直流屏的大脑)、闪光系统、通讯系统、蓄电池这几大部分组成。


用途

主要应用于变(配)电所、变电站、发电厂,作为直流控制保护电源,电磁操作机构的操作电源;现在,它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆,以及高层建筑的可靠应急电源,用途十分广泛。


特点

1. 智能化程度高

2. 可靠性高

3. 显示、报警功能完善

4. 两路交流输入、自动切换

5. 完善的电池管理

6. 自动电池温度补偿

7. **率、高功率因数

8. 稳压、稳流精度高

9. 方案齐全、组合方便

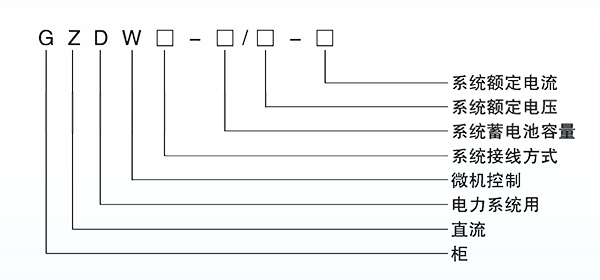

系统型号定义

微信图片_20190425102436



主要技术指标

交流输入电压:380V±15%、220V±15%

电网频率:50Hz±5%

功率因数:≥0.92

效率: ≥95%

输出电压范围: 99V-143V连续可调(110V系统)198V-286V连续可调(220V系统)

输出限流:额定电流(10%~105%)

稳压精度:≤±0.5%

稳流精度:≤±1%

纹波系数:≤±0.5%

均流度: ≤5%

绝缘电阻: ≥20M

绝缘强度:输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络。

可闻噪音: ≤55db


使用条件

1.使用场所应有防止雨雪侵袭的措施。

2.海拔高度不超过2000米。

3.周围空气温度:-5℃~+40℃。

4.在40℃时空气湿度不超过50%,在较低温度时允许有较高的相对湿度,在20℃时不超过90%。

5.使用场所机械振动振幅不大于0.05mm,频率不大于600次/分。

6.安装倾斜度与铅垂线相差不大于5°。

7.周围介质无爆炸危险,无导电尘埃与腐蚀性气体


引用标准

DL/T5044-2004《火力发电厂、变电所直流系统设计技术规定》

DL/T459-2000《电力系统用直流电源柜订货技术条件》

DL/T637-1997《阀控式铅酸蓄电池订货技术条件》

LS(W)30-40-JT《电力系统用微机控制直流电源柜技术条件》
