概述

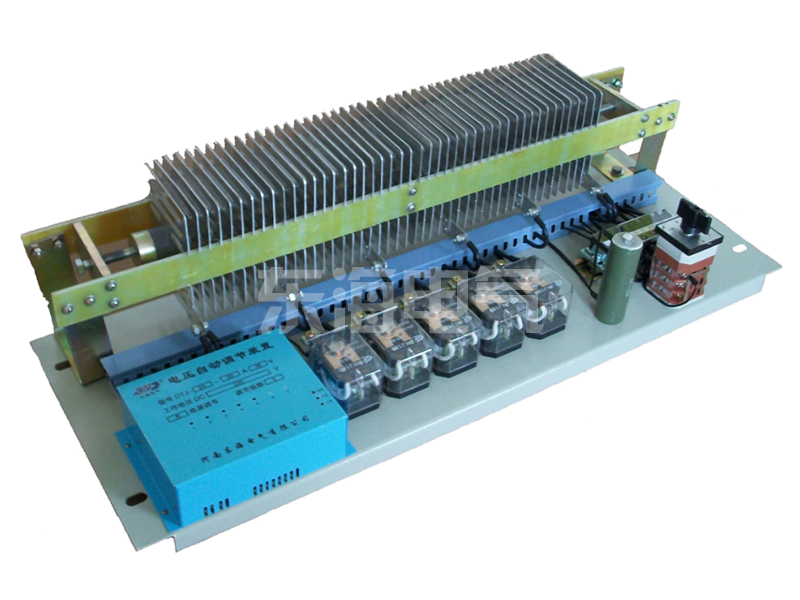

DTJ型电压自动调节器是专为直流合闸电源设计制造的一种调压装置。在直流合闸电源（直流屏）中，其控制母线（KM）的电压是由充电机或电池组通过降压硅链提供的，并要求控制母线的工作电压相对稳定在某一值上。为此，通常采用手动调节硅链电压的方法来满足这一要求。这给使用者带来诸多不便，而DTJ系列电压自动调节器既可以手动调节又可以自动调节，它的使用提高了整机的可靠性。该调节器还从线路上考虑了继电器的消弧问题，从而大大的提高了继电器触头的使用寿命。使调节器的可靠性、稳定性得以提高。

工作原理

该调节器对控制母线电压进行采样，与预先设定的控制母线电压进行比较，并对电压比较器的输出状态进行逻辑处理，产生输出信号推出执行元件（继电器），对稳压硅链各组进行通断切换，从而达到母线电压自动调节的目的。

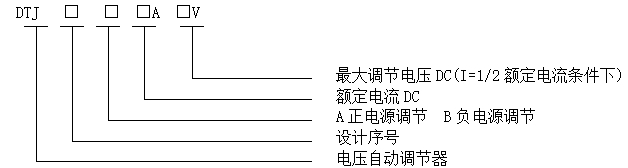

型号说明

技术参数

电压控制范围：DC215V-255V（配220V直流屏）

　　　　　　　DC105V-135V（配110V直流屏）

电压控制精度：五挡控制精度  初控电压±5V

　　　　　　　七挡控制精度  初控电压±3V

额定电流：20—100A

控制器功耗：<3W

动作时间：硅链两次切换较小动作间隔1到2秒

使用条件

环境温度：-40°— +40°

环境湿度：相对温度<85%

环境高度：海拔<2000米

工作场所：无腐蚀性和易燃性气体
